网站性能监测与优化策略（二）——页面渲染性能优化

发布时间:2018年06月08日评论数：抢沙发阅读数： 7472

1.浏览器渲染过程（Webkit）

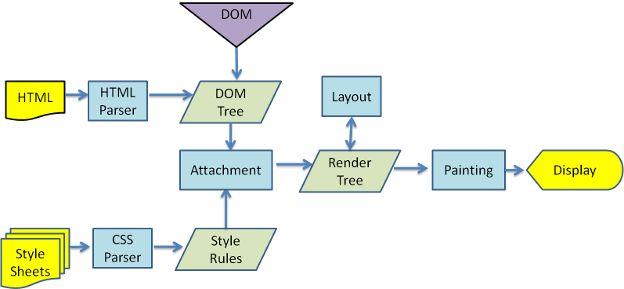

其实大家应该对浏览器的HTML渲染机制比较熟悉了，基本流程同上图所述，大家在入门的时候，你的导师或者前辈可能会告诉你，在渲染方面我们要减少重排和重绘，因为他们会影响浏览器性能。不过你一定不知道其中原理是什么，对吧。今天我们就结合《Webkit技术内幕》（这本书我还是很推荐大家买来看看，好歹作为一名前端工程师，你得知道我们天天接触的浏览器内核是怎样工作的）的相关知识，给大家普及普及那些深层次的概念。

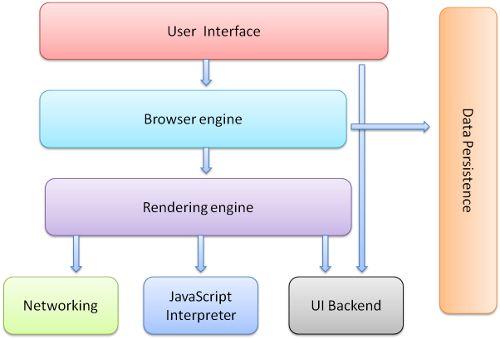

PS：这里提到了Webkit内核，我顺带提一下浏览器内部的渲染引擎、解释器等组件的关系，因为经常有师弟或者一些前端爱好者向我问这方面的知识，分不清他们的关系，我就拿一张图来说明：（这部分内容与本文无关，如果你对此不感兴趣，可以直接跳过）

浏览器的解释器，是包括在渲染引擎内的，我们常说的Chrome（现在使用的是Blink引擎）和Safari使用的Webkit引擎，Firefox使用的Gecko引擎，指的就是渲染引擎。而在渲染引擎内，还包括着我们的HTML解释器（渲染时用于构造DOM树）、CSS解释器（渲染时用于合成CSS规则）还有我们的JS解释器。不过后来，由于JS的使用越来越重要，工作越来越繁杂，所以JS解释器也渐渐独立出来，成为了单独的JS引擎，就像众所周知的V8引擎，我们经常接触的Node.js也是用的它。

2.DOM渲染层与GPU硬件加速

如果我告诉你，一个页面是由许多许多层级组成的，他们就像千层面那样，你能想象出这个页面实际的样子吗？这里为了便于大家想象，我附上一张之前Firefox提供的3D View插件的页面Layers层级图：

对，你没看错，页面的真实样子就是这样，是由多个DOM元素渲染层（Layers）组成的，实际上一个页面在构建完Render Tree之后，是经历了这样的流程才最终呈现在我们面前的：

①浏览器会先获取DOM树并依据样式将其分割成多个独立的渲染层

②CPU将每个层绘制进绘图中

③将位图作为纹理上传至GPU（显卡）绘制

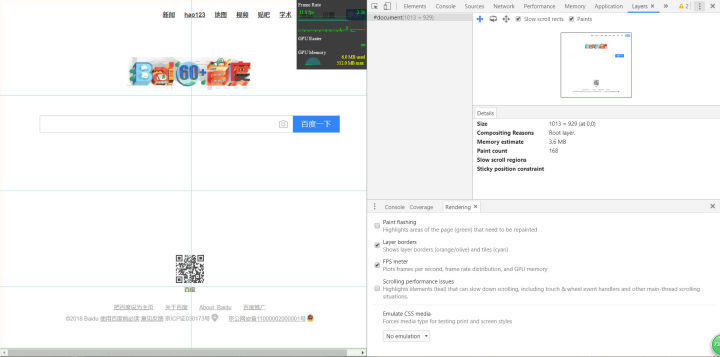

④GPU将所有的渲染层缓存（如果下次上传的渲染层没有发生变化，GPU就不需要对其进行重绘）并复合多个渲染层最终形成我们的图像从上面的步骤我们可以知道，布局是由CPU处理的，而绘制则是由GPU完成的。其实在chrome中，也为我们提供了相关插件供我们查看页面渲染层的分布情况以及GPU的占用率：（所以说，平时我们得多去尝试尝试chrome的那些莫名其妙的插件，真的会发现好多东西都是神器）chrome开发者工具菜单→more tools→Layers（开启渲染层功能模块）chrome开发者工具菜单→more tools→rendering（开启渲染性能监测工具）执行上面的操作后，你会在浏览器里看到这样的效果：

太多东西了，分模块讲吧：

（一）最先是页面右上方的小黑窗：其实提示已经说的很清楚了，它显示的就是我们的GPU占用率，能够让我们清楚地知道页面是否发生了大量的重绘。

（二）Layers版块：这就是用于显示我们刚提到的DOM渲染层的工具了，左侧的列表里将会列出页面里存在哪些渲染层，还有这些渲染层的详细信息。

（三）Rendering版块：这个版块和我们的控制台在同一个地方，大家可别找不到它。前三个勾选项是我们最常使用的，让我来给大家解释一下他们的功能（充当一次免费翻译）

①Paint flashing：勾选之后会对页面中发生重绘的元素高亮显示

②Layer borders：和我们的Layer版块功能类似，它会用高亮边界突出我们页面中的各个渲染层

③FPS meter：就是开启我们在

（一）中提到的小黑窗，用于观察我们的GPU占用率可能大家会问我，提到DOM渲染层这么深的概念有什么用啊，好像跟性能优化没一点关系啊？大家应该还记得我刚说到GPU会对我们的渲染层作缓存对吧，那么大家试想一下，如果我们把那些一直发生大量重排重绘的元素提取出来，单独触发一个渲染层，那样这个元素不就不会“连累”其他元素一块重绘了对吧。那么问题来了，什么情况下会触发渲染层呢？大家只要记住：Video元素、WebGL、Canvas、CSS3 3D、CSS滤镜、z-index大于某个相邻节点的元素都会触发新的Layer，其实我们最常用的方法，就是给某个元素加上下面的样式：transform: translateZ(0);

backface-visibility: hidden;这样就可以触发渲染层啦。我们把容易触发重排重绘的元素单独触发渲染层，让它与那些“静态”元素隔离，让GPU分担更多的渲染工作，我们通常把这样的措施成为硬件加速，或者是GPU加速。大家之前肯定听过这个说法，现在完全清楚它的原理了吧。

3.重排与重绘

现在到我们的重头戏了，重排和重绘。先抛出概念：

①重排（reflow）：渲染层内的元素布局发生修改，都会导致页面重新排列，比如窗口的尺寸发生变化、删除或添加DOM元素，修改了影响元素盒子大小的CSS属性（诸如：width、height、padding）。

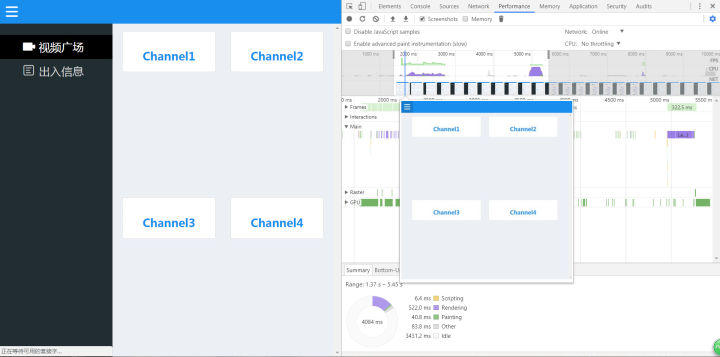

②重绘（repaint）：绘制，即渲染上色，所有对元素的视觉表现属性的修改，都会引发重绘。我们习惯使用chrome devtools中的performance版块来测量页面重排重绘所占据的时间：

①蓝色部分：HTML解析和网络通信占用的时间

②黄色部分：JavaScript语句执行所占用时间

③紫色部分：重排占用时间

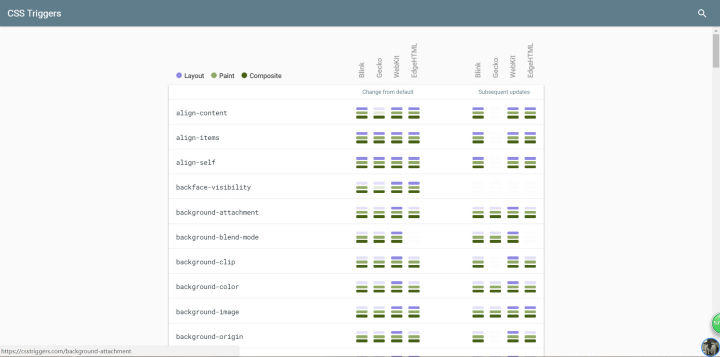

④绿色部分：重绘占用时间不论是重排还是重绘，都会阻塞浏览器。要提高网页性能，就要降低重排和重绘的频率和成本，近可能少地触发重新渲染。正如我们在3中提到的，重排是由CPU处理的，而重绘是由GPU处理的，CPU的处理效率远不及GPU，并且重排一定会引发重绘，而重绘不一定会引发重排。所以在性能优化工作中，我们更应当着重减少重排的发生。这里给大家推荐一个网站，里面详细列出了哪些CSS属性在不同的渲染引擎中是否会触发重排或重绘：csstriggers.com/ （图片来自官网）
